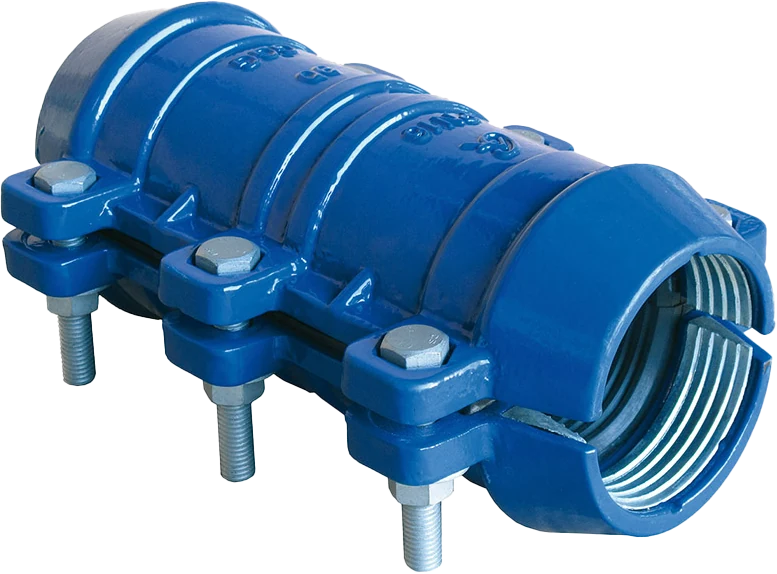

Längskraftschlüssige Formstücke

Längskraftschlüssige Formstücke und Verbindungen für PE- und PVC-Rohre

Sichere Verbindungslösungen für Tiefbau und Bewässerung

In jedem druckführenden Wasserleitungsnetz stellen die axialen Kräfte, die durch Richtungsänderungen, Armaturen oder Leitungsenden entstehen, ein kritisches Risiko für die Integrität des Systems dar. Eine unkontrollierte axiale Bewegung kann zum Lösen der Verbindungen führen – mit Leckagen, teuren Reparaturen und Ausfallzeiten als Folge. Die längskraftschlüssigen Formstücke und Verbindungen von Grupo Almagro Mur wurden speziell entwickelt, um diese Kräfte zu neutralisieren: Sie schaffen eine mechanische Verriegelung, die das Rohr fest im Formstück verankert.

Mit der Erfahrung aus mehr als 28 Jahren in der Branche gefertigt, garantieren unsere Formstücke eine robuste und vollständig dichte Verbindung – unverzichtbar für Tiefbauprojekte, Wasserversorgung, Entwässerung und Bewässerungssysteme, die höchste Zuverlässigkeit verlangen.

Entscheidende Vorteile unserer längskraftschlüssigen Formstücke aus duktilem Gusseisen

Die Wahl der richtigen Verbindungsformstücke wirkt sich unmittelbar auf Sicherheit, Effizienz und Gesamtkosten eines Projekts aus. Unsere längskraftschlüssigen Lösungen aus duktilem Gusseisen GGG40 bieten handfeste Vorteile, die weit über eine einfache Verbindung hinausgehen.

Verzichten Sie auf teure Betonwiderlager und beschleunigen Sie Ihre Baustelle

Der bedeutendste Vorteil unserer zugfesten Verbindungen ist ihre Fähigkeit, die herkömmlichen Betonwiderlager vollständig zu ersetzen. Der Bau dieser Widerlager erfordert zusätzlichen Aushub, Schalung, Betonieren und lange Aushärtezeiten, was den Baufortschritt verzögert und die Lohn- und Materialkosten erhöht. Unsere längskraftschlüssigen Formstücke bieten denselben Halt mechanisch und sofort, sodass der Graben unmittelbar nach der Montage verfüllt und die Arbeit fortgesetzt werden kann. Dieser Fortschritt bedeutet direkte Einsparungen und eine erhebliche Verkürzung der Projektlaufzeiten.

Maximale Sicherheit und Dichtheit der Verbindungen (PN16)

Ausgelegt für einen Nennbetriebsdruck von bis zu 16 bar (PN16), garantieren unsere Formstücke überlegene Sicherheit und Dichtheit. Das Verriegelungssystem, das häufig einen Messingring oder Klemmsegmente nutzt, arbeitet unabhängig von der EPDM-Dichtung. So bleibt die Verbindung auch unter extremen Drücken dicht, und das Rohr verschiebt sich nicht. Alle unsere Produkte durchlaufen strenge Qualitätskontrollen, um eine einwandfreie Leistung unter den anspruchsvollsten Bedingungen sicherzustellen.

Schnelle und vielseitige Montage auf der Baustelle

Effizienz auf der Baustelle ist entscheidend. Unsere Formstücke sind für eine schnelle und einfache Montage ausgelegt, ohne Spezialwerkzeug – ein handelsüblicher Drehmomentschlüssel genügt. Sie sind mit einer breiten Palette von Rohrwerkstoffen kompatibel, darunter PE, PVC, PVC-U, Gusseisen und Stahl, und damit eine vielseitige Lösung für Übergangsverbindungen zwischen unterschiedlichen Werkstoffen. Darüber hinaus erlauben sie eine gewisse Abwinkelung (bis zu ±4° bei einigen Modellen), was die Ausrichtung der Rohre unter nicht idealen Grabenbedingungen erleichtert und die Montagezeit verkürzt.

‍

Hauptanwendungen in druckführenden Wasserleitungen

Längskraftschlüssige Formstücke sind wesentliche Komponenten an kritischen Punkten eines Wassernetzes, um dessen langfristige Stabilität zu gewährleisten:

• Richtungsänderungen: An 90°- und 45°-Bögen, wo die Schubkräfte am größten sind.

• Abzweige: An T- und Kreuzstücken, um alle Strömungsrichtungen zu verankern.

• Leitungsenden: An Blindkappen und Netzenden, um den statischen Druck aufzunehmen.

• Armaturenanschlüsse: Um sicherzustellen, dass die Betätigung eines Absperrschiebers oder einer Absperrklappe nicht zum Lösen der Rohrverbindung führt.

• Werkstoffübergänge: Bei der Verbindung von Rohren aus unterschiedlichen Werkstoffen (z. B. PE mit duktilem Gusseisen), die unterschiedliche Ausdehnungskoeffizienten haben können.

Häufig gestellte Fragen (FAQ)

Was genau ist ein längskraftschlüssiges Formstück und warum ist es notwendig?

Ein längskraftschlüssiges Formstück, auch zugfeste Verbindung genannt, ist ein mechanisches Bauteil, das nicht nur zwei Rohre oder ein Rohr mit einem Formstück verbindet, sondern auch deren Längsbewegung (axial) verhindert. In Drucknetzen ist es notwendig, weil Strömungsänderungen und der Druck selbst Kräfte erzeugen, die die Verbindungen auseinanderziehen wollen. Dieses Formstück verankert das Rohr mechanisch und garantiert langfristig die Integrität und Sicherheit der Leitung.

Kann ich diese Verbindungen verwenden, um ein PE-Rohr mit einem PVC-Rohr zu verbinden?

Ja. Viele unserer Modelle, insbesondere die längskraftschlüssigen Universalkupplungen, sind für mehrere Durchmesser und Werkstoffe ausgelegt. Sie können Rohre aus unterschiedlichen Werkstoffen wie PE, PVC, duktilem Gusseisen und Stahl sicher verbinden, sofern deren Außendurchmesser im Toleranzbereich des Formstücks liegen. Das macht sie äußerst vielseitig für Reparaturen und Erweiterungen bestehender Netze.

Wird für die Montage Spezialwerkzeug benötigt?

Nein. Die Montage unserer längskraftschlüssigen Formstücke ist einfach und erfordert weder Spezialwerkzeug noch Schweißen oder komplexe Ausrüstung. In der Regel wird nur ein Drehmomentschlüssel benötigt, um die Schrauben mit dem richtigen Anzugsmoment anzuziehen und so eine korrekte Abdichtung und Verriegelung sicherzustellen. Bei PE-Rohren wird, wie von den Rohrherstellern empfohlen, der Einsatz einer Stützhülse empfohlen, um eine Verformung des Rohres zu vermeiden.

Wie ersetzt eine längskraftschlüssige Verbindung ein Betonwiderlager?

Ein Betonwiderlager wirkt über seine Masse: Es ist ein schwerer Block, der die Schubkräfte des Rohres aufnimmt und an das umgebende Erdreich abgibt. Eine längskraftschlüssige Verbindung wirkt über mechanischen Kraftschluss: Ein Ring oder ein Keilsystem krallt sich beim Anziehen der Schrauben in die Rohroberfläche und schafft eine Verbindung, die der Zugkraft widersteht. Das Ergebnis ist dasselbe – die Fixierung der Verbindungsstelle –, doch die mechanische Methode ist ungleich schneller, sauberer und wirtschaftlicher als die für ein Betonwiderlager erforderlichen Bauarbeiten.

Welchen maximalen Betriebsdruck halten sie aus?

Unser Standardprogramm längskraftschlüssiger Formstücke aus duktilem Gusseisen ist für einen Nenndruck (PN) von 16 bar (ca. 232 PSI) für Wasseranwendungen ausgelegt und geprüft. Damit eignen sie sich für die überwiegende Mehrheit der Trinkwasserversorgungs- und Bewässerungsnetze sowie für industrielle Anwendungen. Für Projekte mit höheren Druckanforderungen wenden Sie sich an unser technisches Team.

‍
