10. März 2026 · flansche · pvc

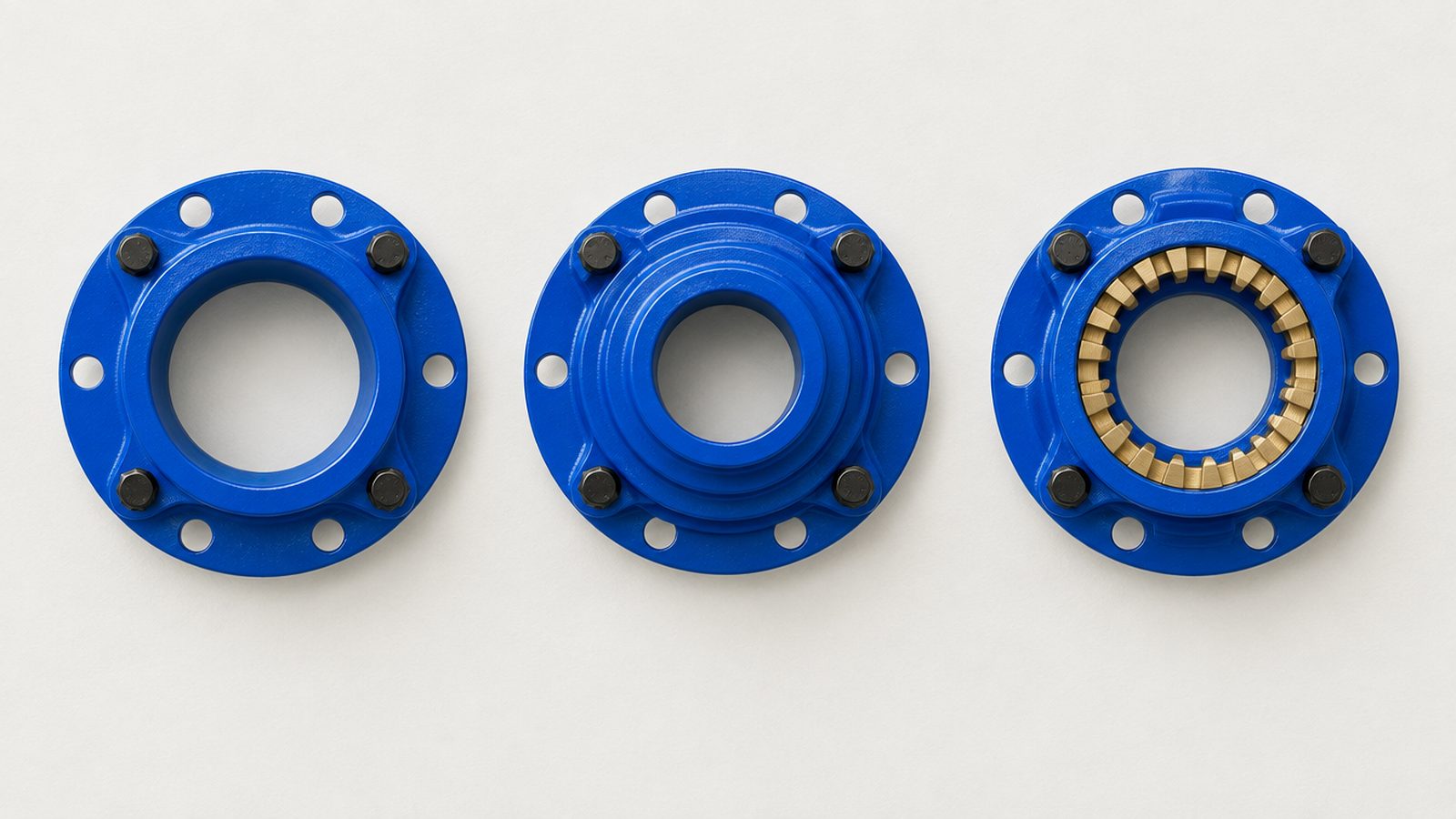

Universal-Flanschadapter, Mehrbereichs-Flanschadapter oder zugfester Flanschadapter: Welchen wählen, um Rohr und Armatur zu verbinden
Alle drei führen von glattem Rohr auf Flansch, lösen aber unterschiedliche Probleme: Durchmessertoleranz, Übergang zwischen Werkstoffen oder axiale Fixierung. Ein kurzer Leitfaden, um nicht das falsche Bauteil zu bestellen.
Fast alle Armaturen und Formstücke eines Netzes haben Flansche, und fast alle Rohre sind glatt. Das Bauteil, das von dem einen zum anderen führt, wirkt wie ein Detail, aber es ist die Stelle, an der bei Bestellungen am häufigsten Fehler passieren. Wir fertigen drei Typen von Flanschadaptern für glattes Rohr, und dies ist der schnellste Weg, um herauszufinden, welchen Sie brauchen.
Universal-Flanschadapter: Toleranz
Der Universal-Flanschadapter hat eine Dichtung mit breitem Bereich, die sich an mehrere Außendurchmesser anpasst. Ein Universal-Flanschadapter DN 80 deckt Ø84 bis Ø106 ab, das heißt, er passt für PVC 90, Asbestzement mittlerer Klasse oder altes Gussrohr. Es ist das Bauteil für gemischte Netze und Sanierungen, wenn nicht sicher ist, was man im Rohrgraben vorfinden wird. Er hält das Rohr nicht: Er braucht eine Verankerung.
Mehrbereichs-Flanschadapter: Übergang
Der Mehrbereichs-Flanschadapter funktioniert genauso, aber mit einem noch größeren Bereich und einem abgestuften Gehäuse, das dafür gedacht ist, ohne Reduzierung von einer Nennweite auf eine andere zu springen. Er wird in Kopfstationen eingesetzt, in denen die Armatur zum Beispiel DN 100 hat und das Rohr 125. Sein Gegenstück zum Verbinden zweier Rohre ist die Mehrbereichskupplung.
Zugfester Flanschadapter: Fixierung

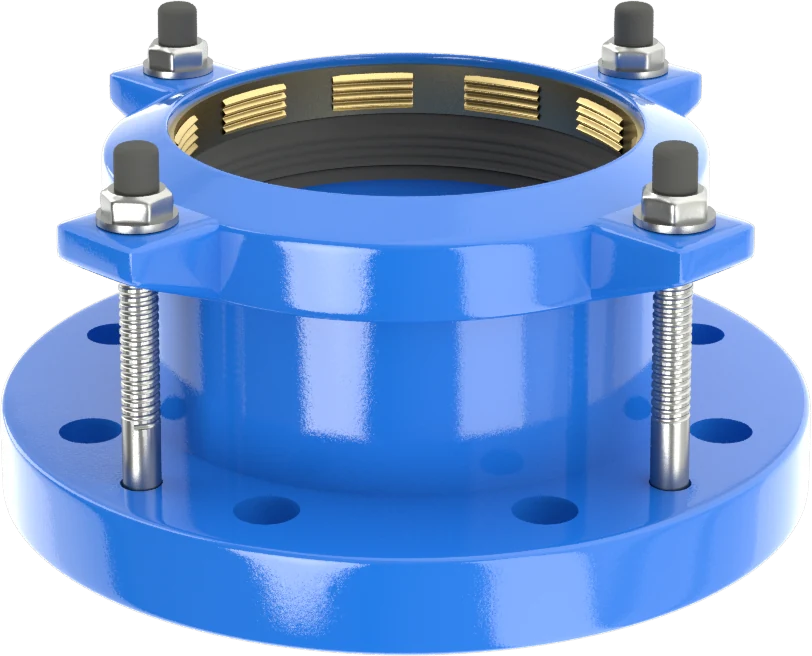

Der zugfeste Flanschadapter für PVC/PE fügt den gezahnten Messingring unserer längskraftschlüssigen Systeme hinzu. Beim Anziehen greift der Ring in das Rohr, und der Flanschadapter rutscht nicht mehr heraus, auch wenn die Armatur an einem Netzende ohne Verankerung oder in einem Schacht sitzt. Ein zugfester Flanschadapter DN 100 für Rohr Ø110 ersetzt ein Betonwiderlager. Für große Durchmesser oder hohe Drücke gibt es die Ausführung mit Doppelkammer, mit Dichtung und Fixierung in getrennten Kammern.
Und die klassischen Flansche

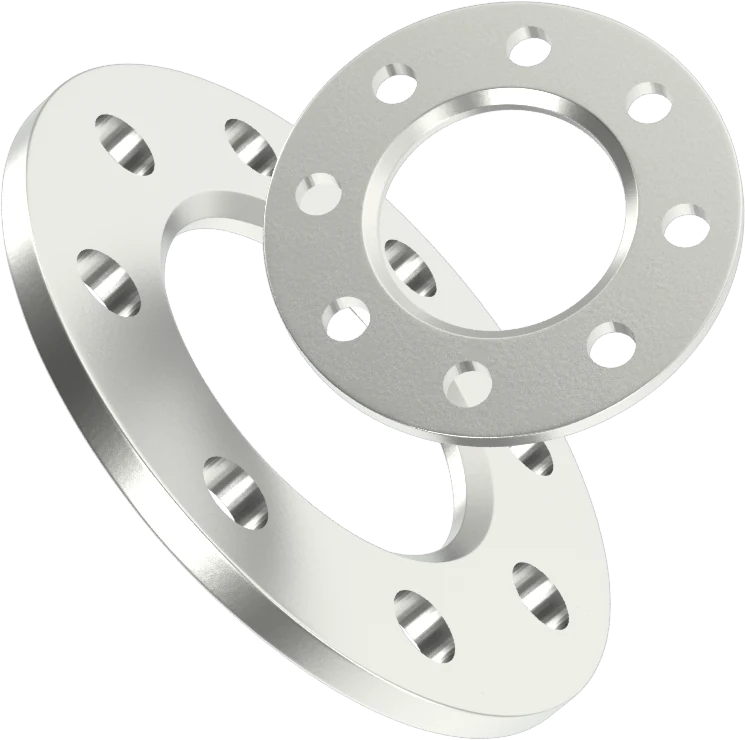

Wenn das Rohr seine eigene Bundbuchse aus PE oder PVC trägt, braucht es einen Losflansch: den Losflansch für PE-HD-Bundbuchse, Ausführung Bewässerung, leichter, oder den Losflansch für PVC-Bundbuchse. Und zum Verschließen eines Endes oder zum Anschweißen an Stahl Blindflansche und Flachflansche nach DIN. Die gesamte Familie finden Sie in der Kategorie Flansche.
Die Faustregel
- Rohr mit unsicherem Durchmesser → Universal-Flanschadapter.
- Wechsel der Nennweite → Mehrbereichs-Flanschadapter.
- Ohne Verankerung oder mit Zugkräften → zugfester Flanschadapter.
- Rohr mit Bundbuchse → Losflansch.

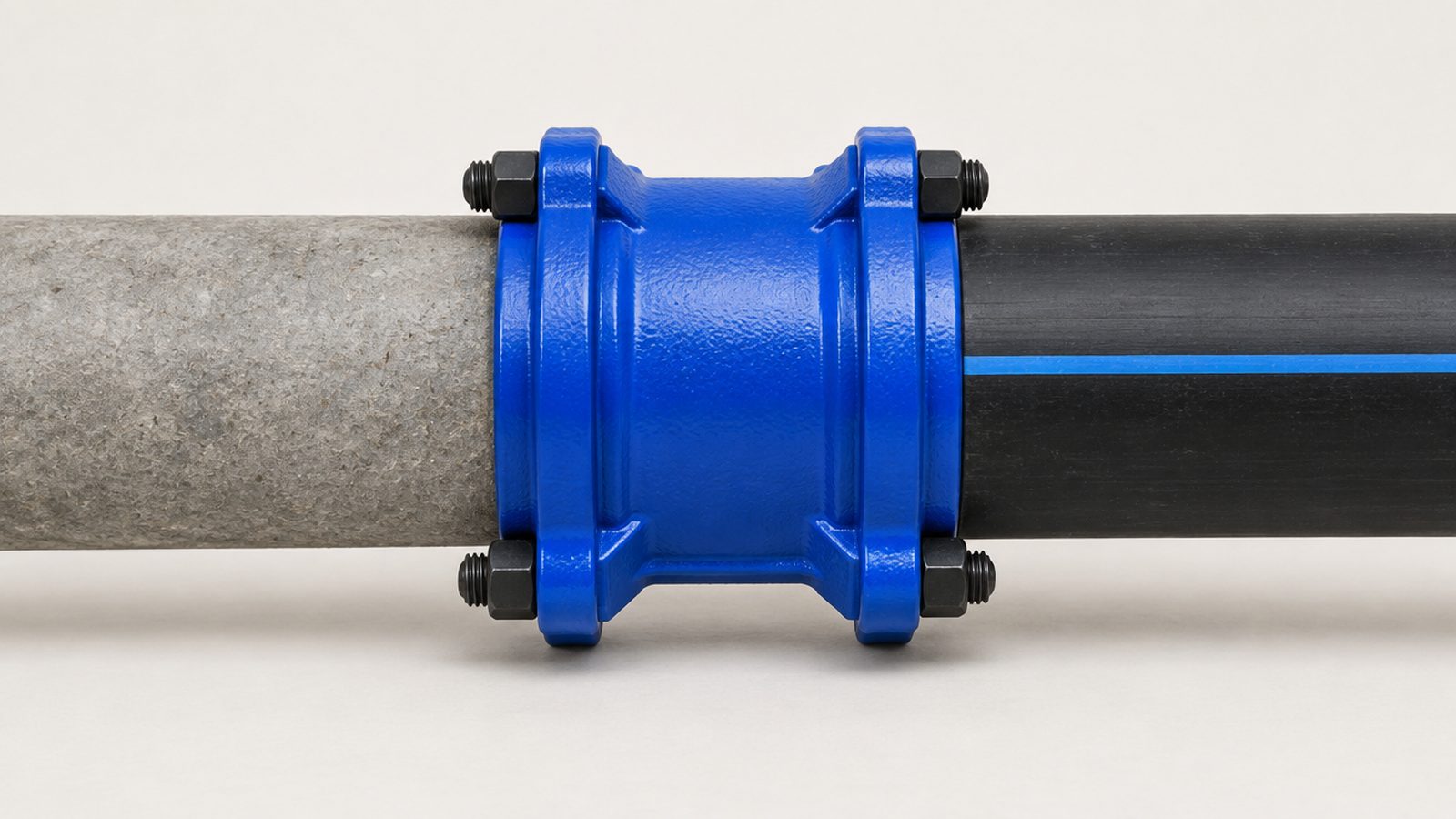

Wenn Sie dennoch unsicher sind, erklären wir in Wie man ein Asbestzementrohr mit PVC oder PE-HD verbindet, wie man den Rohraußendurchmesser misst, denn das ist die Angabe, die alles Weitere entscheidet.
