Gibault-Verbindungen

Gibault-Verbindungen aus duktilem Gusseisen für PVC-Rohre

Entdecken Sie die professionelle Lösung für Verbindung und Reparatur von Rohrleitungen mit unserem Programm an Gibault-Verbindungen aus duktilem Gusseisen. Für überlegene Leistung in Wassernetzen entwickelt, garantieren diese Verbindungen eine schnelle Montage, eine hermetische Abdichtung und eine außergewöhnliche Lebensdauer. Sie sind die bevorzugte Wahl von Experten in landwirtschaftlicher Bewässerung, Wasserversorgungsnetzen und Tiefbau, die höchste Zuverlässigkeit verlangen.

Was sind Gibault-Verbindungen und wozu dienen sie?

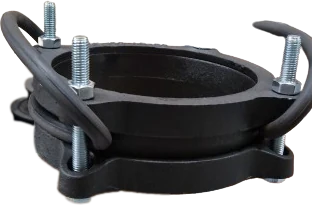

Eine Gibault-Verbindung ist eine mechanische Kupplung, die die glatten Enden zweier Rohre ohne Schweißen, Gewinde oder Flansche verbindet. Ihre Funktion ist es, über ein Verpresssystem eine robuste und dichte Verbindung herzustellen. Beim Anziehen der Schrauben drücken die seitlichen Druckringe die Gummidichtungen gegen das Rohr und die Mittelhülse und sichern so eine hermetische, dauerhafte Abdichtung.

Diese Elemente sind in der Wassertechnik grundlegend – sowohl für die Installation neuer Netze als auch, ganz entscheidend, für die Reparatur von Rohrleitungen. Sie ermöglichen den schnellen und wirksamen Austausch beschädigter Abschnitte, nehmen leichte Fluchtungsfehler und Vibrationen auf und sind damit eine wirtschaftliche und zuverlässige Lösung für die Instandhaltung von Infrastrukturen.

Entscheidende Vorteile unserer Gibault-Verbindungen

Unsere Auswahl zeichnet sich durch Werkstoffqualität und eine Konstruktion aus, die überlegene Leistung und volle Sicherheit bei jeder Installation garantieren.

• Maximale Festigkeit und Langlebigkeit Unsere Verbindungen werden aus duktilem Gusseisen (GGG-50) gefertigt, einem Werkstoff mit einer weit höheren Schlagfestigkeit als herkömmlicher Grauguss (GG-25). Das verhindert Risse oder Brüche der Druckringe beim Aufbringen des Anzugsmoments – ein häufiges Problem bei Verbindungen minderer Qualität. Die Epoxidbeschichtung schützt vor Korrosion und sichert eine lange Lebensdauer.

• Schnelle und sichere Montage Die mechanische Bauweise der Gibault-Verbindung vereinfacht die Montage vor Ort. Da weder Spezialmaschinen noch Schweißarbeiten erforderlich sind, verkürzen sich Montagezeiten und Lohnkosten. Eine einzelne Person kann mit einfachem Werkzeug in Minuten eine sichere Verbindung herstellen.

• Garantierte hermetische Abdichtung Wir verwenden hochwertige Gummidichtungen (EPDM), die sich perfekt an die Rohroberfläche anpassen. Dieses System garantiert vollständige Dichtheit und hält Betriebsdrücken bis 16 bar (PN-16) stand, sodass jede Leckage ausgeschlossen ist.

• Vielseitige Anwendung Obwohl sie für PVC-Rohre optimiert sind, erlaubt ihre Flexibilität den Einsatz an verschiedenen Werkstoffen einschließlich Polyethylen (PE) und löst so zahlreiche Verbindungs- und Reparaturszenarien.

Hauptanwendungen

• Landwirtschaftliche Bewässerungssysteme: Ideal für die schnelle Reparatur von Brüchen an PVC-Rohren und für den Anschluss neuer Bewässerungssektoren oder Hydranten.

• Wasserversorgungsnetze: Einsatz in kommunalen Infrastrukturen zur Verbindung von Rohren in Verteilungsnetzen, wodurch die Versorgungssicherheit gewährleistet wird.

• Aufbereitungs- und Kläranlagen: Dank ihrer Festigkeit und Flexibilität geeignet zur Verbindung von Rohren in Aufbereitungsanlagen und Kanalisationssystemen.

• Industrieanlagen und Bauwesen: Sie bieten zuverlässige und lösbare Verbindungen in Rohrleitungssystemen für industrielle Prozesse oder temporäre Leitungen auf Baustellen.

Kurzanleitung zur Montage

Eine korrekte Montage ist der Schlüssel zur Leistung. Befolgen Sie diese Schritte für eine sichere Verbindung:

1. Vorbereitung: Stellen Sie sicher, dass die Rohrenden sauber, gratfrei und rechtwinklig geschnitten sind.

2. Montage der Bauteile: Zerlegen Sie die Verbindung. Schieben Sie auf jedes Rohrende zuerst den seitlichen Druckring und dann die Gummidichtung.

3. Positionierung der Hülse: Setzen Sie die Mittelhülse zwischen die beiden Rohrenden.

4. Endeinstellung: Schieben Sie Dichtungen und seitliche Druckringe heran, bis sie die Mittelhülse berühren.

5. Gleichmäßiges Anziehen (kritischer Schritt): Setzen Sie die Schrauben ein und ziehen Sie die Muttern schrittweise und über Kreuz an (wie die Radschrauben eines Fahrzeugs). So wird der Druck gleichmäßig auf die Dichtung verteilt und eine hermetische Abdichtung garantiert.

Häufig gestellte Fragen (FAQ)

Welchen Betriebsdruck halten diese Verbindungen aus? Unsere Verbindungen aus duktilem Gusseisen sind für einen Nenndruck (PN) von bis zu 16 bar (232 PSI) ausgelegt. Es empfiehlt sich, das technische Datenblatt des jeweiligen Modells zu prüfen.

Unterschied zwischen duktilem Gusseisen und Grauguss? Duktiles Gusseisen (GGG-50) ist zug- und schlagfester, was Sprödbrüche beim Anziehen verhindert. Grauguss (GG-25) ist spröder und unter Spannung rissanfällig und damit eine weniger sichere Option.

Kann ich ein PVC-Rohr mit einem Stahlrohr verbinden? Ja. Zur Verbindung von Rohren aus unterschiedlichen Werkstoffen empfiehlt sich eine Gibault-Verbindung vom Typ Universal, die leichte Durchmesserabweichungen aufnimmt und die Abdichtung garantiert.

Brauche ich Spezialwerkzeug? Nein. Zum Anziehen der Schrauben werden nur handelsübliche Maul- oder Steckschlüssel benötigt, was sie zu einer praktischen und wirtschaftlichen Lösung macht.

Grupo Almagro: Ihr Partner für Lösungen in der Wassertechnik

Über hochwertige Produkte hinaus stellen wir Ihnen unser technisches Know-how zur Verfügung. Bei Fragen zur Produktauswahl oder wenn Sie Beratung für Ihr Projekt benötigen, steht Ihnen unser Expertenteam zur Verfügung.

‍
