Golpe de ariete en redes de riego: cómo evitarlo con válvulas de retención y manguitos antivibratorios

Un golpe de ariete no avisa. La bomba se para, la columna de agua sigue avanzando por inercia, se frena de golpe y vuelve hacia atrás convertida en una onda de presión que puede multiplicar por varias veces la presión de servicio. En una red de riego con kilómetros de PVC enterrado, ese martillazo se traduce en juntas que se salen, tubos que revientan y válvulas que se agrietan. La buena noticia es que casi siempre se puede evitar con dos piezas bien elegidas.

La retención: frenar la columna a tiempo

La función de la válvula de retención es impedir que el agua vuelva hacia la bomba. Pero no todas cierran a la misma velocidad, y esa velocidad es la clave:

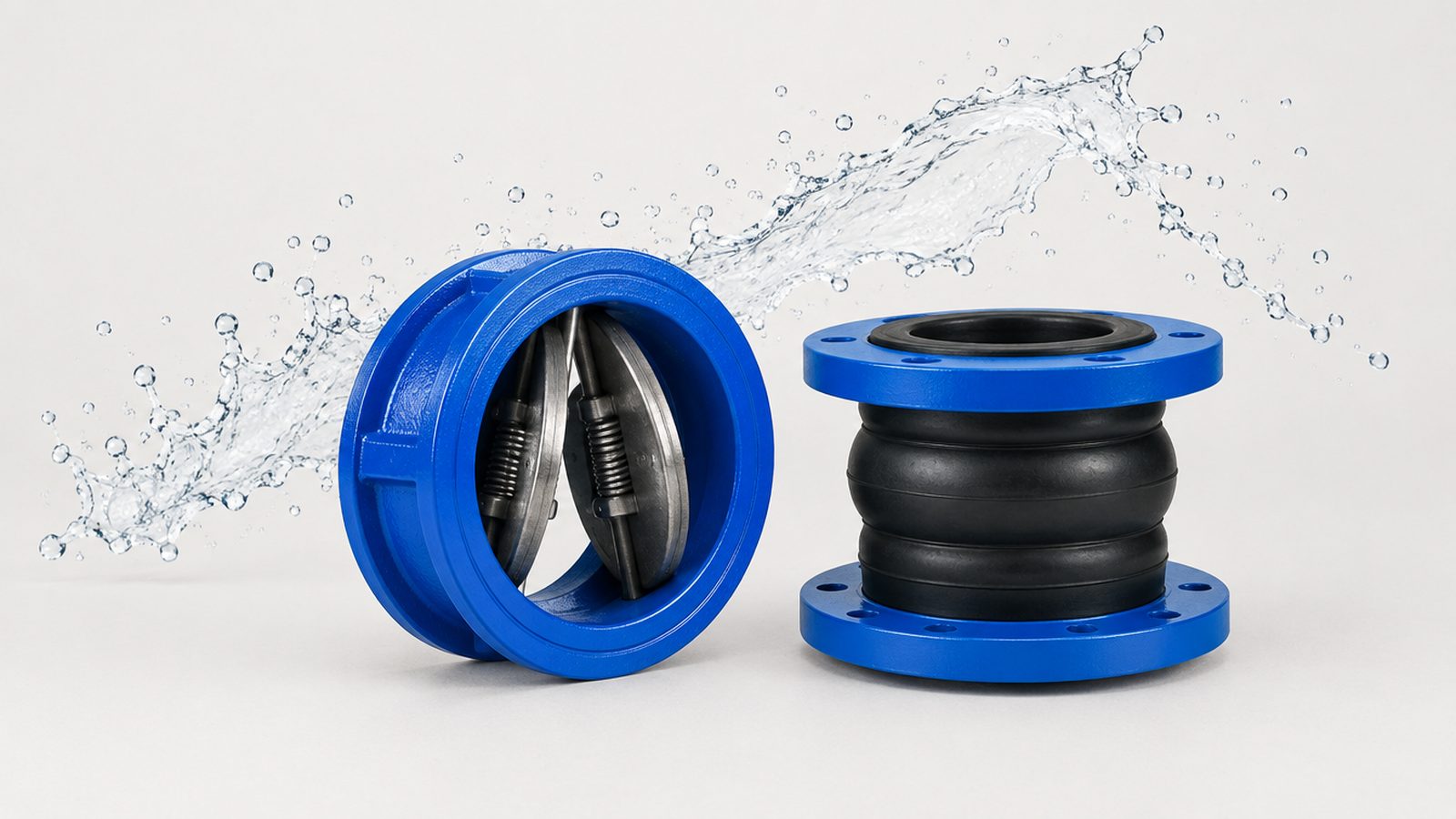

• Doble disco wafer: dos medias lunas con muelle que cierran en cuanto cae el caudal, antes de que la columna invierta el sentido. Es la que menos golpe genera y la que menos ocupa: se monta entre dos bridas. Para impulsiones exigentes tenemos la versión doble disco PN 25.
• Disco oscilante: un solo disco abisagrado, con muy poca pérdida de carga. Cierra más tarde, así que conviene en tramos horizontales con caudal estable.
• Retención de bola: una bola recubierta de goma que rueda sobre su asiento. Ideal con aguas cargadas, pozos y elevaciones de riego con arena, porque no se atasca.

El manguito: absorber lo que llega

Aunque la retención cierre bien, la vibración de la bomba y el pequeño golpe residual viajan por la tubería. El manguito elástico antivibratorio de EPDM con bridas o rosca se monta a la salida de la bomba y absorbe vibraciones, dilataciones y ligeros desalineamientos. Un manguito roscado de 1" en una bomba pequeña evita que las roscas de todo el cabezal se aflojen con los meses.

Los errores que más vemos

1. Retención lejos de la bomba. Cuanto más tubo haya entre las dos, más columna de agua llega a golpear el disco.
2. Sin válvula de corte aguas abajo. Una compuerta de cierre elástico después de la retención permite aislar y mantener sin vaciar la red.
3. Sin carrete de desmontaje. Cuando hay que cambiar la retención, no hay holgura y acaba a golpes. Lo explicamos en Carretes de desmontaje: para qué sirven.
4. Retención de bola en vertical descendente. La bola no vuelve al asiento. Va en horizontal o en vertical ascendente.

Y el diseño de la red

Ninguna válvula sustituye un buen cálculo: arrancadas y paradas progresivas con variador, ventosas en los puntos altos y velocidades por debajo de 1,5 m/s en PVC. Con eso y una retención rápida, el golpe de ariete deja de ser un problema y pasa a ser un dato en la memoria del proyecto.

Si estás diseñando un cabezal, envíanos el esquema y te decimos qué retención encaja con tu bomba y tu diámetro.
