Válvulas de retención

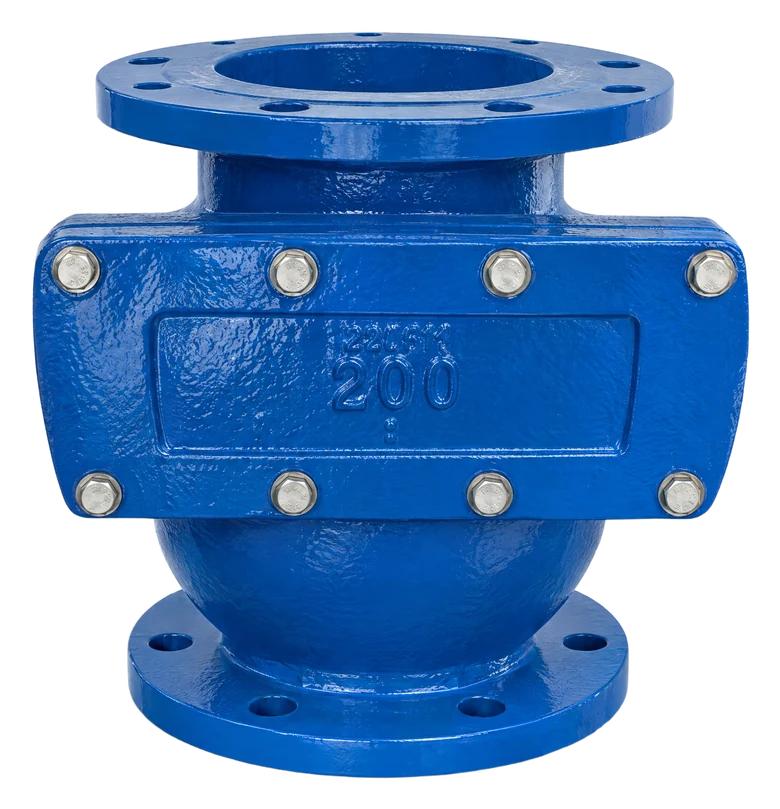

Válvula de Retención de Bola (Paso Integral)
Válvula de retención de bola, de diseño robusto en fundición dúctil. Su mecanismo de bola flotante es autolimpiable y no se atasca, ofreciendo un paso integral sin pérdidas de carga. Es la solución ideal para la prevención de contraflujo en aguas residuales y estaciones de bombeo.
- 9referencias
- 50 – 300 mmrango de medidas
- 8en stock
La válvula de retención de bola GA18-1 es la solución de ingeniería más fiable para la prevención del contraflujo, especialmente en fluidos con sólidos en suspensión. Su diseño inteligente se basa en una bola recubierta de goma que se mueve libremente dentro del cuerpo de la válvula.
Durante el flujo normal, la bola se desplaza hacia una cavidad lateral, permitiendo un paso 100% integral y sin obstrucciones, lo que minimiza la pérdida de carga y evita la acumulación de residuos. Si el flujo se detiene o intenta retroceder, la bola rueda instantáneamente hacia su asiento, creando un cierre hermético y seguro que previene el contraflujo y protege las bombas del giro inverso.
Este mecanismo autolimpiable la hace muy superior a las válvulas de clapeta en aplicaciones de aguas residuales, ya que es prácticamente imposible que se atasque. Su cuerpo de fundición dúctil y su tapa superior desmontable garantizan una durabilidad extrema y un acceso fácil para inspección, sin necesidad de desmontar la válvula de la tubería.
- Mecanismo
- Bola flotante autolimpiable.
- Diseño
- Paso integral (Full Bore) para un flujo sin obstrucciones.
- Cuerpo y Tapa
- Fundición Dúctil GGG-50.
- Bola
- Núcleo metálico completamente encapsulado en caucho (EPDM o NBR).
- Recubrimiento
- Pintura Epoxi de alta adherencia y espesor.
- Mantenimiento
- Tapa superior embridada para un fácil acceso al interior.
- Conexiones
- Embridada, con taladrado según UNE-EN 1092-2 (PN10/16).
- DN 50Largo (cara a cara) 202 mm
- DN 65Largo (cara a cara) 220 mm
- DN 80Largo (cara a cara) 225 mm
- DN 100Largo (cara a cara) 240 mm
- DN 125Largo (cara a cara) 315 mm
- DN 150Largo (cara a cara) 320 mm
- DN 200 (PN10)Largo (cara a cara) 400 mm
- DN 250 (PN10)Largo (cara a cara) 500 mm
- DN 300 (PN10)Largo (cara a cara) 600 mm
Cotas y pesos completos en la Ficha técnica PDF.
- Estaciones de Bombeo de Aguas Residuales (EBAR)Su aplicación principal, gracias a su diseño anti-atasco.
- Redes de Saneamiento y AlcantarilladoPara prevenir el retorno de aguas en colectores y pozos.
- Salida de BombasProtege a las bombas del contraflujo y del giro inverso, una causa común de averías.
- Líneas con Lodos o Fluidos con SólidosEl paso integral y la bola rodante evitan que los sólidos queden atrapados.
- Sistemas de Riego con Aguas No FiltradasIdeal para sistemas que toman agua de ríos o balsas con posibles sedimentos.
Referencias
Válvula de retención de bola embridada
DN
| Referencia | Producto | Medida | Disponibilidad | Acciones |
|---|---|---|---|---|
| VR890014 | Válvula de retención de bola embridada DN 50 | DN 50 | En stock | |
| VR890015 | Válvula de retención de bola embridada DN 65 | DN 65 | En stock | |
| VR890016 | Válvula de retención de bola embridada DN 80 | DN 80 | En stock | |
| VR890017 | Válvula de retención de bola embridada DN 100 | DN 100 | En stock | |
| VR890018 | Válvula de retención de bola embridada DN 125 | DN 125 | En stock | |
| VR890019 | Válvula de retención de bola embridada DN 150 | DN 150 | En stock | |
| VR890020 | Válvula de retención de bola embridada DN 200 | DN 200 | En stock | |
| VR890021 | Válvula de retención de bola embridada DN 250 | DN 250 | Bajo pedido | |
| VR890022 | Válvula de retención de bola embridada DN 300 | DN 300 | Últimas unidades |
Ninguna referencia coincide con los filtros.
