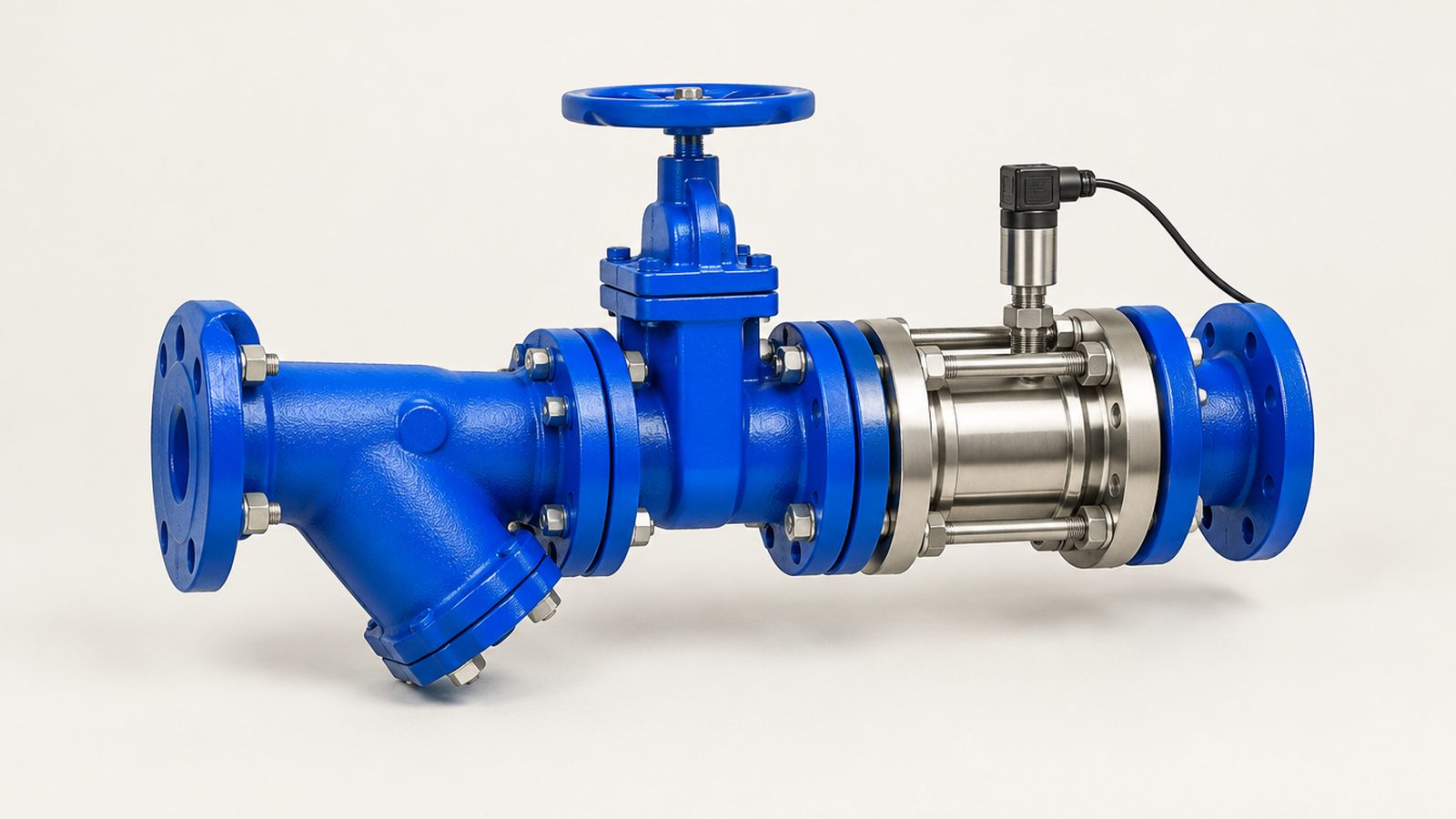

Numérisation des associations d'irrigants : quelles pièces hydrauliques exige une tête d'irrigation télécontrôlée

Au cours des deux dernières années, le PERTE de numérisation du cycle de l'eau a réparti plus de 170 millions d'euros entre près de quatre cents projets d'associations d'irrigants et d'usagers d'eaux souterraines. Le mot qui revient dans tous ces projets est télécontrôle : débitmètres, capteurs de pression, électrovannes et un écran depuis lequel on ouvre et on ferme l'irrigation. Nous ne fabriquons pas d'électronique, mais nous fabriquons depuis des décennies ce qui se trouve sous l'électronique, et nous savons ce qui faille quand une tête d'irrigation est conçue en ne pensant qu'au logiciel.

Un capteur mesure ce que l'hydraulique le laisse mesurer

Un débitmètre électromagnétique a besoin de tronçons droits en amont et en aval, sans turbulences. Un transducteur de pression a besoin d'une prise propre. Rien de cela n'est possible si la tête d'irrigation a été montée à coups de réductions improvisées. La première chose que nous faisons lorsqu'un schéma nous parvient est de l'ordonner avec des accessoires à brides en fonte ductile (manchettes, tés et réductions EN 545) pour que chaque instrument ait son tronçon droit.

Filtration avant toute vanne automatique

Les vannes hydrauliques et les électrovannes ont des pilotes à petit passage qui s'obstruent avec un peu de sable. Un filtre en Y en fonte ductile GGG-50 en amont, avec tamis en acier inoxydable et purge, protège toute la chaîne. Il coûte une fraction de ce que coûte un arrêt en juillet.

Sectionnement manuel, toujours

Aussi automatisé qu'un secteur puisse être, il faut pouvoir l'isoler à la main pour l'entretien. Une vanne à opercule à siège élastomère avant et une autre après chaque vanne automatique, et un joint de démontage pour pouvoir retirer l'équipement sans couper la canalisation. Ce sont les pièces les moins chères de la tête d'irrigation et celles qui font gagner le plus de temps.

Prises pour l'instrumentation

Les prises de pression et les dérivations pour échantillonnage se résolvent avec des colliers de prise en charge filetés sur le PVC ou le PE. Un collier en fonte ductile Ø110 à filetage 3/4" permet de monter un transducteur sur un réseau existant sans couper ni vidanger. Avec une vanne à boisseau sphérique en laiton entre le collier et le capteur, l'instrument se remplace en deux minutes.

Anti-retour et protection

Si le secteur reçoit l'eau d'un refoulement, le clapet anti-retour double battant évite que le télécontrôle ne lise des débits négatifs à chaque arrêt de pompe. Et aux points où le réseau rejoint une canalisation ancienne, les manchons multidiamètre résolvent les transitions sans travaux.

Ce qu'apporte un fabricant local

Les associations qui ont le mieux tiré parti des aides sont celles qui ont traité l'hydraulique comme une partie du projet et non comme du « matériel divers ». Depuis Molina de Segura, nous livrons en 24 heures n'importe laquelle de ces références, et nous pouvons réviser un schéma de tête d'irrigation avant que quoi que ce soit ne soit acheté. Si le fond de la question vous intéresse, dans Les systèmes d'irrigation les plus efficaces nous expliquons ce que chaque système exige du réseau.
