Vanne à opercule à emboîture pour PVC : quand elle économise brides, collets et temps sur les réseaux d'irrigation

Une vanne à opercule à brides sur un réseau PVC a besoin, de chaque côté, d'un collet collé, d'une bride folle, d'un joint et de huit boulons. Cela fait quatre pièces et une heure de travail par vanne, multipliées par toutes les vannes de secteur d'une exploitation. Il y a des années, nous avons commencé à fabriquer une alternative pour l'irrigation qui élimine tout cela : la vanne à opercule à emboîture pour PVC.

Comment fonctionne l'emboîture

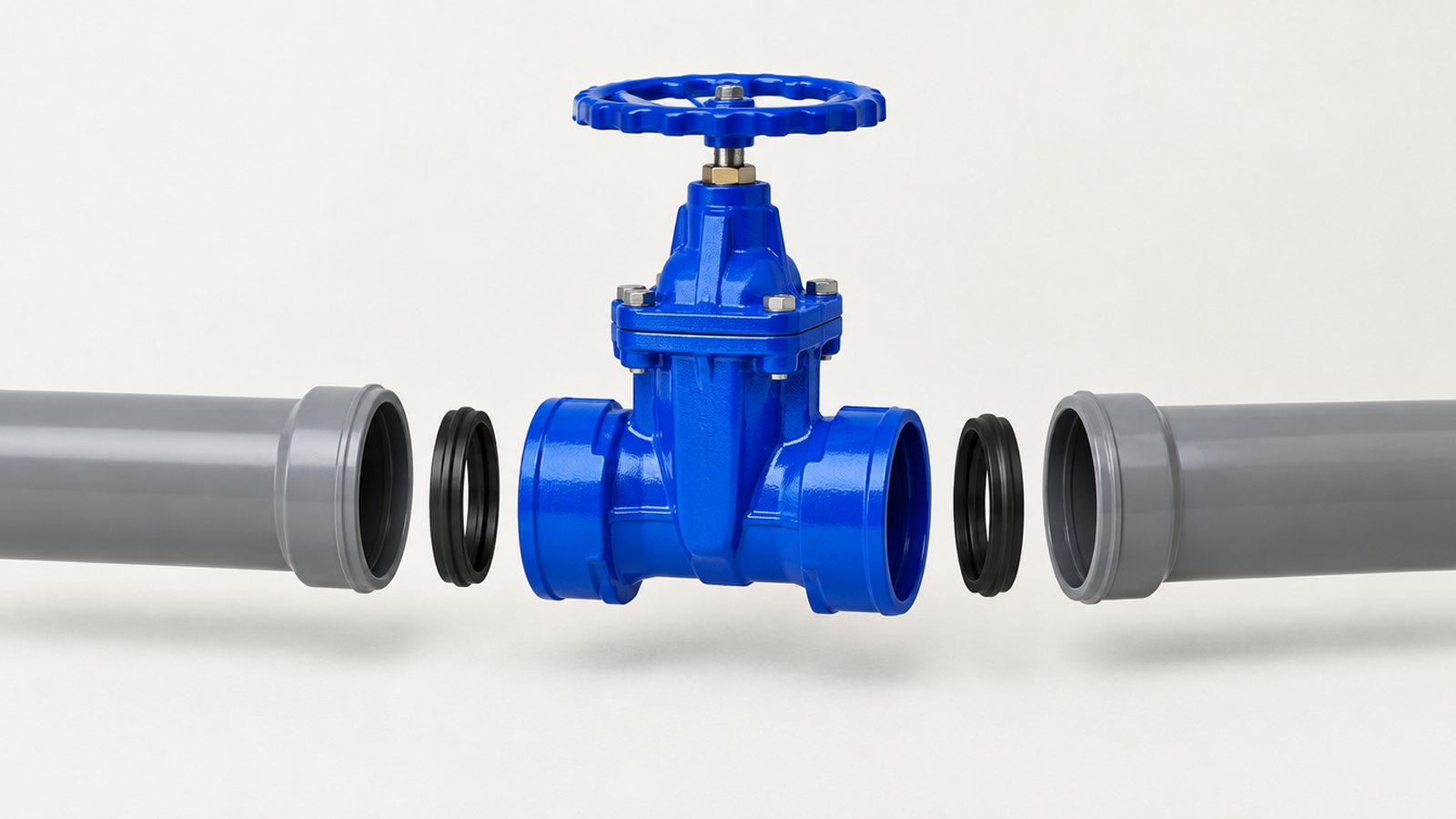

Au lieu de brides, le corps de la vanne se termine par deux emboîtures à joint élastomère, identiques à celles d'un accessoire à emboîture. Le tube PVC entre dans l'emboîture chanfreinée et le joint assure l'étanchéité par compression, comme sur tout assemblage à joint élastomère. La vanne à opercule à emboîture PVC DN 50 pour tube Ø63 se monte en quelques minutes et sans outillage spécial : on nettoie le tube, on lubrifie le joint et on pousse.

L'intérieur est le même que celui de nos vannes à opercule à siège élastomère : opercule vulcanisé en EPDM, passage intégral, corps en fonte ductile avec revêtement époxy 250 µm et tige en acier inoxydable, avec volant ou carré de manœuvre.

Ce que l'on économise

• Pièces : sans brides, sans collets, sans boulonnerie.
• Temps : pas de collage ni de temps de séchage avant la mise en pression.
• Encombrement : la vanne est plus courte que l'ensemble à brides, elle tient dans une tranchée étroite.
• Erreurs : moins de joints, moins de points de fuite.

Nous la fabriquons de Ø63 à Ø315, et elle s'accorde avec toute la gamme d'accessoires à emboîture pour PVC : tés, coudes, réductions et brides à emboîture pour passer à brides là où c'est nécessaire.

Quand la version à brides reste préférable

L'emboîture ne retient pas le tube : sur un réseau enterré et compacté ce n'est pas un problème, mais en extrémité de ligne, à un changement de direction ou dans un regard, il faut ancrer. Si la vanne est destinée à une tête d'irrigation, avec des équipements que l'on démonte, ou à un réseau d'adduction à plus de 10 bar, la vanne à opercule à brides modèle ALMA avec joint de démontage reste le bon choix. Et si vous avez besoin d'une emboîture mais avec retenue, la solution est la bride autobutée sur une vanne à brides.

Sur PE, une autre pièce

Sur une canalisation en polyéthylène, l'emboîture PVC ne convient pas : le PE a un autre diamètre extérieur et se déforme. Pour les antennes en PE, nous fabriquons des vannes à boisseau sphérique en bronze à emboîture pour PE et des accessoires en laiton à emboîture jusqu'à Ø63, et au-delà des manchons autobutés à bride.

C'est la vanne que les associations d'irrigants nous demandent le plus pour la modernisation des secteurs, et celle qui explique une partie de l'efficacité dont nous parlons dans Les systèmes d'irrigation les plus efficaces. Si vous sectorisez une exploitation, envoyez-nous le plan et nous dimensionnons les vannes par secteur.
