Joints de démontage : à quoi servent-ils et comment les dimensionner dans un regard de vannes
C'est la pièce que personne ne voit jusqu'au jour où il faut changer une vanne. Qu'est-ce qu'un joint de démontage, où se place-t-il, comment choisir sa longueur et pourquoi nous le fabriquons en acier inoxydable.

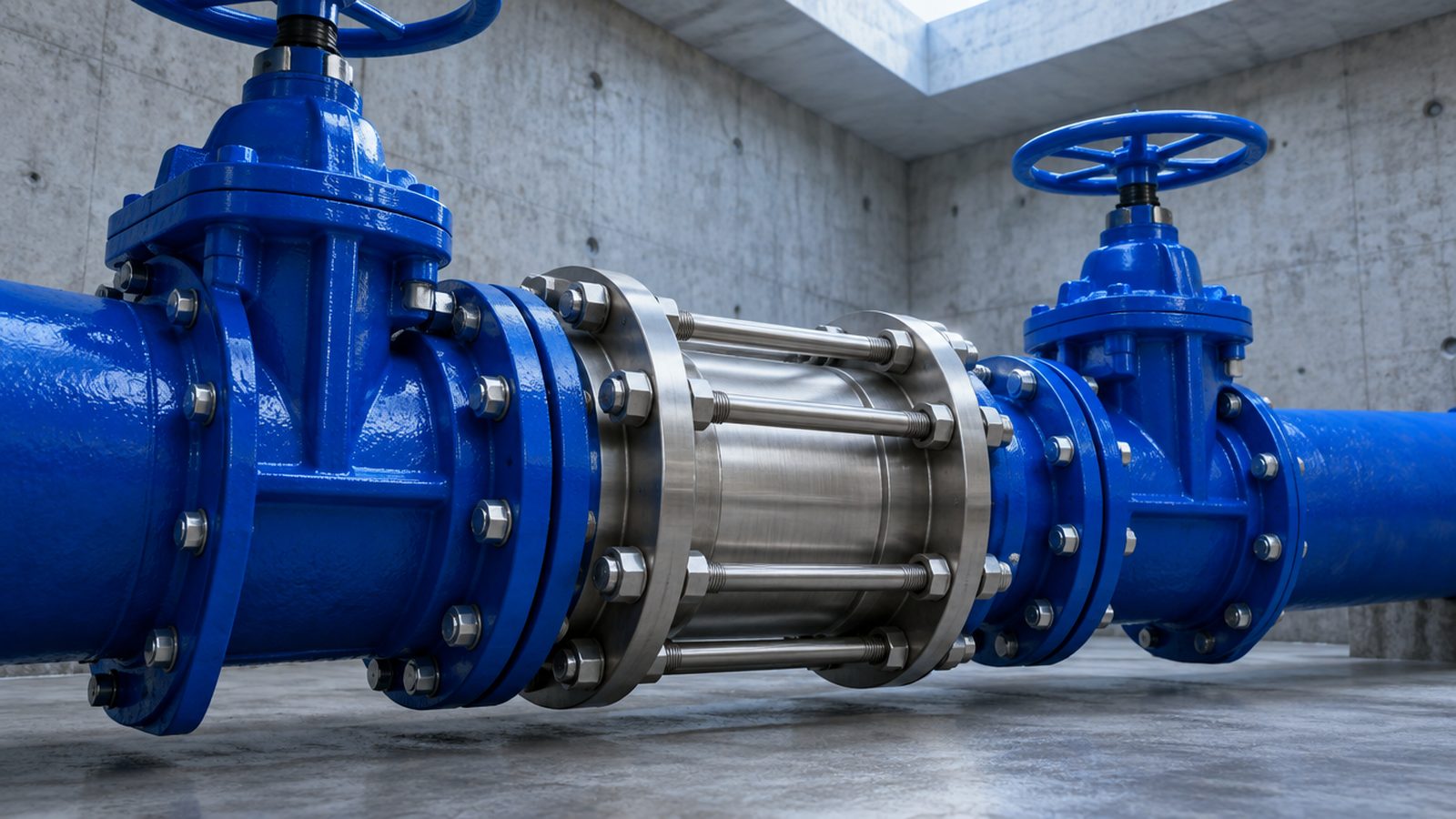

Imaginez un regard avec une vanne à opercule à brides entre deux tronçons de canalisation enterrée. Dix ans plus tard, il faut la changer. Vous desserrez les brides et… la vanne ne sort pas, parce que les tubes ne peuvent pas s'écarter d'un millimètre. C'est le problème que résout le joint de démontage, et c'est pourquoi nous le considérons comme une pièce de projet, et non comme un accessoire optionnel.
Qu'est-ce que c'est
Un joint de démontage est un tronçon à brides télescopique : deux corps qui coulissent l'un dans l'autre avec un joint d'étanchéité, et des tirants qui fixent la longueur une fois installé. En desserrant les tirants, le joint se raccourcit de plusieurs centimètres et libère l'espace pour retirer la vanne, le compteur ou le clapet situé à côté. Au remontage, il absorbe en outre les tolérances de longueur du chantier.
Où se place-t-il
- Dans les regards de sectorisation, à côté de chaque vanne à opercule à brides.
- Dans les stations de pompage, à côté du clapet anti-retour et du filtre en Y, qui sont les équipements que l'on ouvre le plus souvent.
- Sur les compteurs et débitmètres, que l'on retire pour vérification.
En règle générale, un joint de démontage pour chaque équipement à brides susceptible de devoir sortir. Dans une tête d'irrigation, cela représente deux ou trois pièces qui coûtent moins qu'un après-midi à couper et à souder.
Comment le choisir
- DN : celui de la vanne, sans exception. Un joint de démontage DN 80 pour une vanne à opercule DN 80.
- PN : celui du réseau. Nous fabriquons PN 10 et PN 16 sur toute la gamme et étudions le PN 25 sur demande pour les refoulements.
- Longueur : la longueur de montage est tabulée par DN dans la fiche technique ; la course de démontage est généralement de 20 à 50 mm selon le diamètre.
- Perçages : EN 1092-1, identiques à ceux de nos vannes et de nos accessoires à brides.
Pourquoi en inox
Un joint de démontage se trouve dans le regard, souvent avec de l'eau au fond, et ses tirants et écrous travaillent en traction. Nous les fabriquons intégralement en acier inoxydable pour qu'au bout de dix ans les tirants tournent et que le joint se raccourcisse. Un joint de démontage en acier au carbone peint finit généralement comme le problème qu'il venait résoudre.
Un cas fréquent
Un client avec un regard ancien et une vanne déjà installée sans joint de démontage. La solution sans travaux : remplacer le tronçon de tube en aval par un joint de démontage de la longueur exacte, en le raccordant au PVC avec une bride autobutée qui évite le massif. Nous le racontons plus en détail dans Coup de bélier sur les réseaux d'irrigation, où le joint de démontage est la troisième erreur de conception la plus courante.
Toutes les dimensions de DN 50 à DN 300 sont en stock. Si votre regard présente une cote inhabituelle, indiquez-nous la longueur disponible et nous cherchons la combinaison.
