Absperrschieber
Absperrschieber mit Flanschen PN16 (weichdichtend, GGG-50)
Der Standard-Absperrschieber für professionelle Wassernetze. Aus duktilem Gusseisen GGG-50 gefertigt und mit 250 µm Epoxidbeschichtung; sein weichdichtender Keil und die Spindel aus Edelstahl garantieren volle Zuverlässigkeit bei Betriebsdrücken PN10 und PN16.
- 18Artikel
- 50 – 500 mmAbmessungsbereich
- 10auf Lager
Dieser Absperrschieber ist die tragende Säule jedes modernen Wasserversorgungs- oder Bewässerungsnetzes und wurde für eine einwandfreie Leistung und außergewöhnliche Lebensdauer unter den üblichen Betriebsbedingungen (PN10/PN16) entwickelt. Er vereint dieselben Oberklasse-Merkmale wie unsere Hochdruckmodelle und ist damit der Qualitätsstandard für alle Arten von Projekten.
Seine Konstruktion basiert auf einem robusten Gehäuse aus duktilem Gusseisen GGG-50, einer nicht steigenden Spindel aus Edelstahl AISI-420 und einem weichdichtenden Keil, der eine zu 100 % dichte Absperrung sicherstellt. Der volle Durchgang minimiert den Druckverlust und verhindert die Ablagerung von Rückständen.
Geschützt durch eine 250 µm starke Epoxidschicht innen und außen und mit einem dreifachen Dichtsystem an der Spindel ist diese Armatur dafür gebaut, eingebaut und vergessen zu werden – sie garantiert Jahrzehnte wartungsfreien Betrieb.
- Nenndruck
- PN10 / PN16.
- Anschluss
- Flansche mit Bohrung nach UNE-EN 1092-2.
- Gehäuse und Deckel
- Duktiles Gusseisen GGG-50.
- Keil
- Weichdichtend (Kern aus duktilem Gusseisen mit EPDM-Ummantelung).
- Spindel
- Hochfester Edelstahl AISI-420.
- Spindelabdichtung
- Dreifaches O-Ring-System aus NBR.
- Beschichtung
- Epoxid innen und außen mit 250 µm Schichtdicke.
- Konstruktion
- Voller Durchgang (Full Bore) und reduziertes Betätigungsdrehmoment.
- DN 50Baulänge (Flansch zu Flansch) 150 mm
- DN 65Baulänge (Flansch zu Flansch) 170 mm
- DN 80Baulänge (Flansch zu Flansch) 180 mm
- DN 100Baulänge (Flansch zu Flansch) 190 mm
- DN 125Baulänge (Flansch zu Flansch) 200 mm
- DN 150Baulänge (Flansch zu Flansch) 210 mm
- DN 200Baulänge (Flansch zu Flansch) 230 mm
- DN 250Baulänge (Flansch zu Flansch) 250 mm
- DN 300Baulänge (Flansch zu Flansch) 270 mm
- (Sowie größere Nennweiten bis DN600)
Vollständige Maße und Gewichte im Technisches Datenblatt (PDF).
- TrinkwasserversorgungsnetzeDer Standard-Absperrschieber für kommunale Verteilungsnetze.
- BewässerungssystemeZur Steuerung und Absperrung der Hauptleitungen in Bewässerungsgenossenschaften und großen Bewässerungsprojekten.
- LöschwassernetzeErfüllt die Anforderungen der meisten Brandschutzanlagen.
- TiefbauDie Standardarmatur für den Einbau in Schächten und Kammern bei jedem Erschließungsprojekt.
- IndustrieanlagenFür Prozess- und Kühlleitungen sowie andere verträgliche Medien bei Standarddrücken.
Artikel

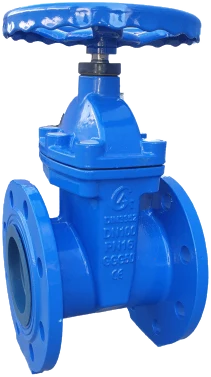

Absperrschieber mit Flanschen Modell ALMA
DN
PN
Kein Artikel entspricht den Filtern.
Aus dem Blog: Ratgeber zu dieser Produktfamilie
Weitere Neuigkeiten
4. September 2026Armaturenhersteller und die europäische Kennzeichnung für Trinkwasser: Was sich am 31. Dezember 2026 ändertDie Richtlinie (EU) 2020/2184 und das spanische Real Decreto 3/2023 bringen einen einheitlichen europäischen Rahmen für Materialien in Kontakt mit Trinkwasser. Was er von Armaturen aus Guss und Messing verlangt und wie wir ihn in Molina de Segura umsetzen.
7. Juli 2026Weichdichtender oder metallisch dichtender Absperrschieber: Welcher ist die richtige Wahl für Bewässerung und WasserversorgungBeide schließen, aber sie altern nicht gleich. Wir erklären, was in einem weichdichtenden Absperrschieber steckt, warum er in erdverlegten Netzen dominiert und in welchen Fällen der metallisch dichtende Schieber weiterhin sinnvoll ist.
14. Oktober 2025Absperrschieber mit Steckmuffe für PVC: wann er in Bewässerungsnetzen Flansche, Bundbuchsen und Zeit spartEin Schieber, der ohne Flansche und Bundbuchsen direkt auf das PVC-Rohr montiert wird. Wie die Steckmuffe mit Dichtring funktioniert, in welchen Durchmessern wir ihn fertigen und wann der Flanschschieber weiterhin die bessere Wahl ist.
Weitere Produktfamilien: absperrschieber
Kategorie ansehen

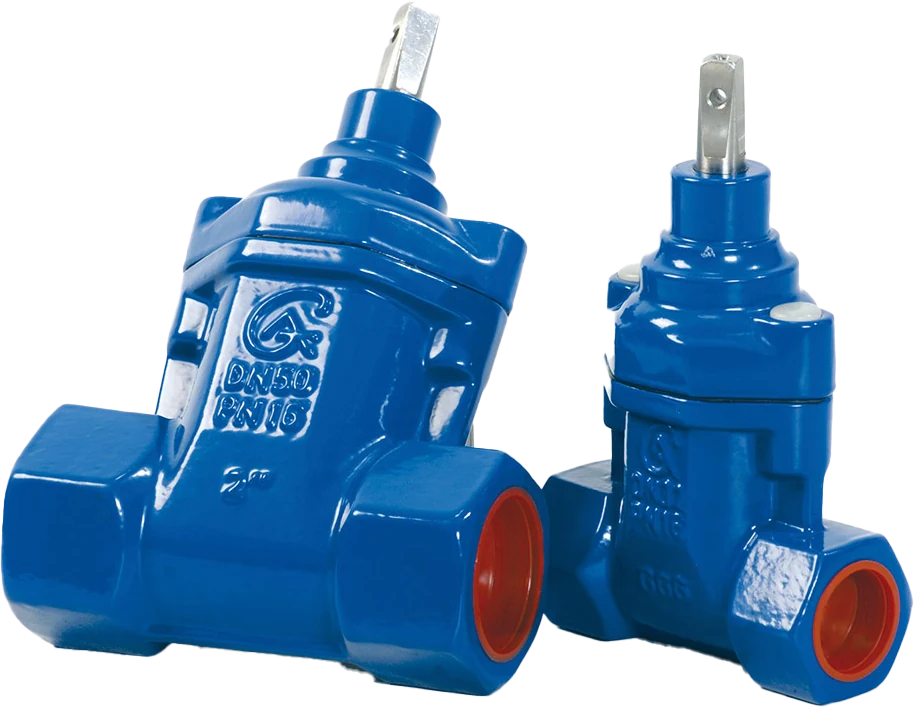

GA15-1Hausanschluss-Absperrschieber mit GewindeHausanschluss-Absperrschieber höchster Zuverlässigkeit mit Gehäuse aus duktilem Gusseisen GGG-50 und Spindel aus Edelstahl. Sein EPDM-ummantelter B…
