Flangia libera per cartelle in PVC
Flangia libera (backing flange) in acciaio, progettata specificamente per l'uso con una cartella in PVC incollata. Il sistema a rotazione libera consente un allineamento istantaneo dei bulloni, velocizzando l'installazione di giunzioni flangiate su tubazioni in PVC.
- 14codici
- 50 – 400 mmgamma di misure
- 13disponibili
La flangia libera GA05-6 è il componente professionale standard per la creazione di punti di collegamento flangiati su tubazioni in PVC. Si utilizza insieme a una "cartella" in PVC, incollata all'estremità del tubo. La flangia in acciaio scorre dietro e preme la cartella, formando una giunzione sicura e perfettamente allineata.
Il principale vantaggio di questo sistema è l'enorme semplificazione del montaggio. Potendo ruotare liberamente sulla tubazione, la flangia consente di allineare i fori con qualsiasi valvola o accessorio in pochi secondi, eliminando completamente i problemi di allineamento delle flange fisse.
Realizzata in acciaio resistente, questa flangia è indispensabile negli impianti di trattamento acque, nelle piscine, nei sistemi di irrigazione e nell'industria, dove la tubazione in PVC è ampiamente utilizzata e si richiede un collegamento affidabile e facile da montare con apparecchiature flangiate.
- Materiale
- acciaio al carbonio ad alta resistenza.
- Tipo
- flangia libera (backing flange).
- Sistema di tubazione
- progettata per l'uso esclusivo con tubazioni in PVC e cartelle in PVC incollate.
- Vantaggio chiave
- il design a rotazione libera consente un allineamento dei bulloni facile, rapido e senza sforzo.
- Standard della flangia
- foratura compatibile con PN10/16 (secondo norma EN 1092-1).
- Finitura superficiale
- acciaio grezzo (si raccomanda un trattamento protettivo per ambienti corrosivi).
- Per tubo PVC DN 50Ø flangia 165 mm - 4 fori Ø18 mm - Peso: 1,63 kg
- Per tubo PVC DN 65Ø flangia 185 mm - 4 fori Ø18 mm - Peso: 1,81 kg
- Per tubo PVC DN 80Ø flangia 200 mm - 8 fori Ø18 mm - Peso: 1,88 kg
- Per tubo PVC DN 100Ø flangia 220 mm - 8 fori Ø18 mm - Peso: 2,09 kg
- Per tubo PVC DN 125Ø flangia 250 mm - 8 fori Ø18 mm - Peso: 2,80 kg
- Per tubo PVC DN 150Ø flangia 285 mm - 8 fori Ø22 mm - Peso: 3,80 kg
- Per tubo PVC DN 200Ø flangia 340 mm - 12 fori Ø22 mm - Peso: 5,30 kg
- Per tubo PVC DN 250Ø flangia 395 mm - 12 fori Ø26 mm - Peso: 7,80 kg
Quote e pesi completi nella Scheda tecnica PDF.
- Impianti di trattamento acque e piscineil metodo per eccellenza per collegare pompe, filtri e apparecchiature in sistemi in PVC.
- Reti di irrigazione in PVCper il collegamento di valvole principali e sistemi di filtrazione nelle testate di irrigazione.
- Industria e laboratoriper il convogliamento di fluidi dove si utilizza la tubazione in PVC per la sua resistenza chimica.
- Sistemi di climatizzazionenelle condotte d'acqua per torri di raffreddamento e altre apparecchiature.
- Impiantistica ed ediliziaper creare punti di collegamento smontabili su colonne di scarico e reti fognarie in PVC.
Codici
Flangia libera per cartella in PVC
Ø tubo
PN
| Codice | Prodotto | Misura | PN | Disponibilità | Azioni |
|---|---|---|---|---|---|
| BP912150 | Flangia zincata per cartella PVC DN 50 · Ø63 | DN 50 | — | Disponibile | |
| BP912050 | Flangia zincata per cartella PVC Ø50 | Ø50 | — | Disponibile | |
| BP912063 | Flangia zincata per cartella PVC DN 65 · Ø63 | DN 65 | — | Disponibile | |
| BP912075 | Flangia zincata per cartella PVC DN 65 · Ø75 | DN 65 | — | Disponibile | |
| BP9121125 | Flangia zincata per cartella PVC DN 110 · Ø125 | DN 110 | — | Su ordinazione | |
| BP912110 | Flangia zincata per cartella PVC Ø110 | Ø110 | — | Disponibile | |
| BP912125 | Flangia zincata per cartella PVC Ø125 | Ø125 | — | Disponibile | |
| BP912140 | Flangia zincata per cartella PVC Ø140 | Ø140 | — | Disponibile | |
| BP912160 | Flangia zincata per cartella PVC Ø160 | Ø160 | — | Disponibile | |
| BP912200 | Flangia zincata per cartella PVC Ø200 | Ø200 | PN 10 | Disponibile | |
| BP912210 | Flangia zincata per cartella PVC Ø200 | Ø200 | PN 16 | Disponibile | |
| BP912216 | Flangia zincata per cartella PVC Ø250 | Ø250 | PN 16 | Disponibile | |
| BP912315 | Flangia zincata per cartella PVC Ø315 | Ø315 | PN 10 | Disponibile | |
| BP912400 | Flangia zincata per cartella PVC Ø400 | Ø400 | PN 10 | Disponibile |
Nessun codice corrisponde ai filtri.
Dal blog: guide su questa famiglia
Altre notizie
Altre famiglie di flange
Vedi la categoria
GA05-1Flangia filettata DIN 2527Flangia filettata in acciaio al carbonio ST 37.2. Consente di trasformare una connessione di tubazione con filetto maschio in una connessione a fla…
GA05-2Flangia cieca DIN 2527Flangia cieca in acciaio al carbonio ST 37.2 per la chiusura sicura di fine linea o valvole flangiate. Conforme alla norma dimensionale DIN 2527 (E…
GA05-3Flangia piana a saldare tipo irrigazioneFlangia piana a saldare in acciaio al carbonio, serie leggera tipo irrigazione, PN 10 (DN 80 anche in PN 16). L'opzione economica e ampiamente diff…

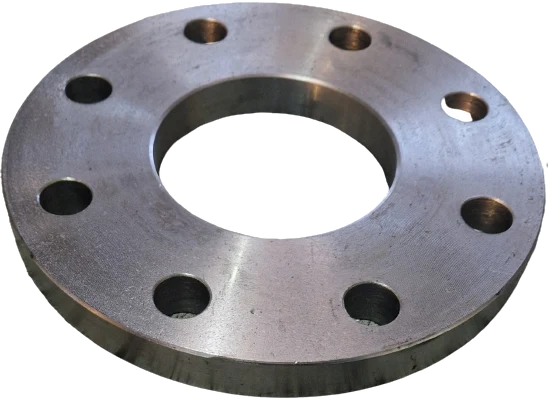

GA05-4Flangia piana a saldare DIN 2576 / 2502Flangia piana a saldare (slip-on) in acciaio al carbonio. Progettata per creare una giunzione flangiata permanente e ad alta resistenza su tubazion…

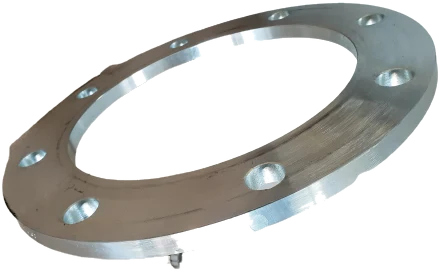

GA05-5Flangia libera per cartella PEAD tipo irrigazioneFlangia libera in acciaio tipo irrigazione per cartelle in polietilene (PEAD). Consente di passare da una tubazione in PE saldata a una connessione…
