Raccords universels

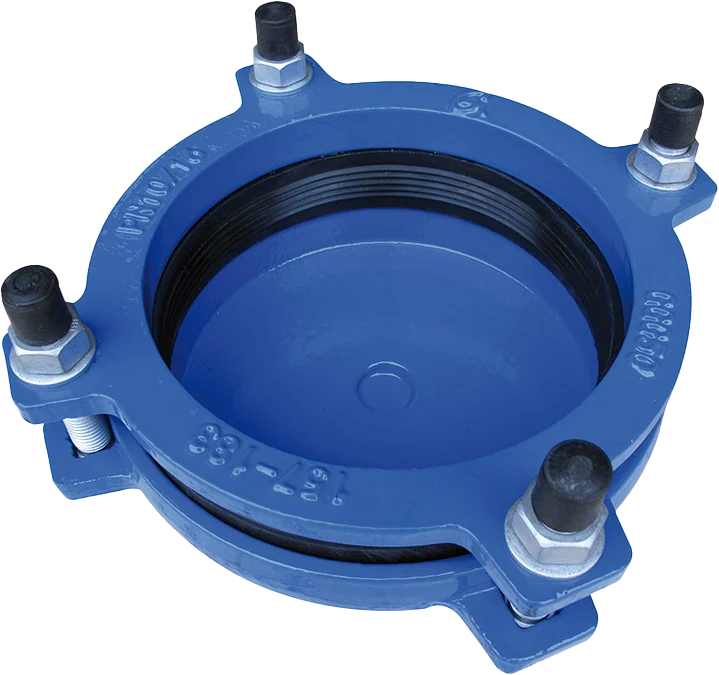

Bouchon universel à large tolérance
Bouchon plein universel pour obturer rapidement et en toute sécurité les extrémités de conduite. Sa conception à large tolérance lui permet de s'adapter à des tuyaux de matériaux différents (PVC, fonte, acier, etc.). Fabriqué en fonte ductile GGG-50 pour une résistance maximale.
- 8références
- 57 – 218 mmplage de dimensions
- 4en stock
Le bouchon universel GA03-4 est la solution la plus efficace et polyvalente pour l'obturation des extrémités de canalisation. C'est un outil essentiel pour les équipes de maintenance, car un seul bouchon peut être utilisé sur une grande variété de tuyaux, quels que soient le matériau ou le diamètre extérieur exact, grâce à son joint EPDM à grande tolérance.
Sa fonction est d'assurer un scellement hermétique et sûr des extrémités de conduite, que ce soit de façon temporaire pendant les phases d'un chantier, pour réaliser des essais de pression, ou de façon définitive pour condamner des antennes hors service.
La robustesse est garantie par sa construction intégrale en fonte ductile GGG-50, tant pour le corps du bouchon que pour la bague de serrage. Ce matériau lui confère une haute résistance à la pression et aux chocs. C'est la pièce parfaite pour assurer une fermeture finale sans faille et en toute confiance.
- Corps du bouchon et bague
- fonte ductile haute résistance GGG-50 (EN GJS-500-7).
- Joint d'étanchéité
- caoutchouc EPDM à large tolérance, assurant l'étanchéité sur de multiples diamètres.
- Boulonnerie
- acier haute résistance.
- Protection
- capuchons de protection en EPDM pour la boulonnerie.
- Pression nominale (PN)
- 16 bar.
- Compatibilité universelle
- convient à tout type de tuyau rigide (PVC, PE, fonte, acier, amiante-ciment, etc.).
- Type de montage
- non verrouillé. Pour les extrémités de conduite soumises à une pression constante, des ancrages externes sont nécessaires.
- Pour tubes de DE 57-74 mm (DN 50) Poids 1,90 kg
- Pour tubes de DE 68-85 mm (DN 65) Poids 2,30 kg
- Pour tubes de DE 84-106 mm (DN 80) Poids 3,20 kg
- Pour tubes de DE 109-133 mm (DN 100) Poids 4,50 kg
- Pour tubes de DE 132-157 mm (DN 125) Poids 5,90 kg
- Pour tubes de DE 157-183 mm (DN 150) Poids 6,80 kg
- Pour tubes de DE 193-215 mm (DN 200) Poids 8,50 kg
- Pour tubes de DE 218-242 mm (DN 200) Poids 9,50 kg
- Pour tubes de DE 242-266 mm (DN 250) Poids 12,50 kg
- Pour tubes de DE 265-290 mm (DN 250) Poids 14,00 kg
- Pour tubes de DE 298-324 mm (DN 300) Poids 17,50 kg
Cotes et poids complets dans la Fiche technique PDF.
- Fermeture d'extrémités de conduite pour obturer en toute sécurité l'extrémité d'une conduite dans les projets de lotissement ou industriels.
- Maintenance et réparation permet d'isoler et d'obturer des tronçons de réseau pendant les travaux de réparation sur d'autres sections.
- Essais de pression (étanchéité) composant essentiel pour mettre un tronçon de canalisation sous pression et vérifier l'absence de fuites.
- Condamnation de réseaux anciens solution idéale pour obturer de façon permanente et sûre des canalisations mises hors service.
- Optimisation des stocks son caractère universel réduit le nombre de références qu'une équipe de maintenance doit avoir en stock.
Références
Bouchon universel
| Référence | Produit | Dimension | Disponibilité | Actions |
|---|---|---|---|---|
| TU057074 | Bouchon universel Ø57–74 | Ø57–74 | En stock | |
| TU068085 | Bouchon universel Ø68–85 | Ø68–85 | Sur commande | |
| TU084106 | Bouchon universel Ø84–106 | Ø84–106 | Sur commande | |
| TU109133 | Bouchon universel Ø109–133 | Ø109–133 | Sur commande | |
| TU132157 | Bouchon universel Ø132–157 | Ø132–157 | Sur commande | |
| TU157183 | Bouchon universel Ø157–183 | Ø157–183 | En stock | |
| TU193215 | Bouchon universel Ø193–215 | Ø193–215 | Dernières unités | |
| TU218242 | Bouchon universel Ø218–242 | Ø218–242 | En stock |
Aucune référence ne correspond aux filtres.
Sur le blog : guides sur cette famille
Plus d'actualités
28 avril 2026Comment raccorder une canalisation en amiante-ciment à du PVC ou du PEHD sans changer tout le réseauDes milliers de kilomètres d'amiante-ciment sont encore en service. Quand il faut raccorder à du tube neuf, la bonne pièce dépend des diamètres extérieurs et du risque de traction : joint Gibault, manchon multidiamètre ou transition verrouillée.
12 mai 2026Numérisation des associations d'irrigants : quelles pièces hydrauliques exige une tête d'irrigation télécontrôléeLe PERTE de numérisation du cycle de l'eau a financé des centaines de projets de télécontrôle en irrigation. Les capteurs et les électrovannes sont la partie visible ; en dessous, il faut une hydraulique qui ne faille pas.
10 mars 2026Adaptateur à bride universel, multidiamètre ou autobuté : lequel choisir pour raccorder un tube à une vanneTous trois passent du tube lisse à la bride, mais ils résolvent des problèmes différents : tolérance de diamètre, transition entre matériaux ou retenue axiale. Un guide court pour ne pas commander la mauvaise pièce.
Autres familles : raccords universels
Voir la catégorie

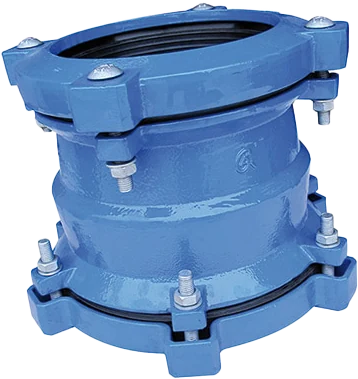

GA03-1Manchon multidiamètre à grande toléranceManchon de transition à grande tolérance, conçu pour raccorder de façon sûre et étanche des tuyaux de deux diamètres et/ou matériaux différents. Fa…

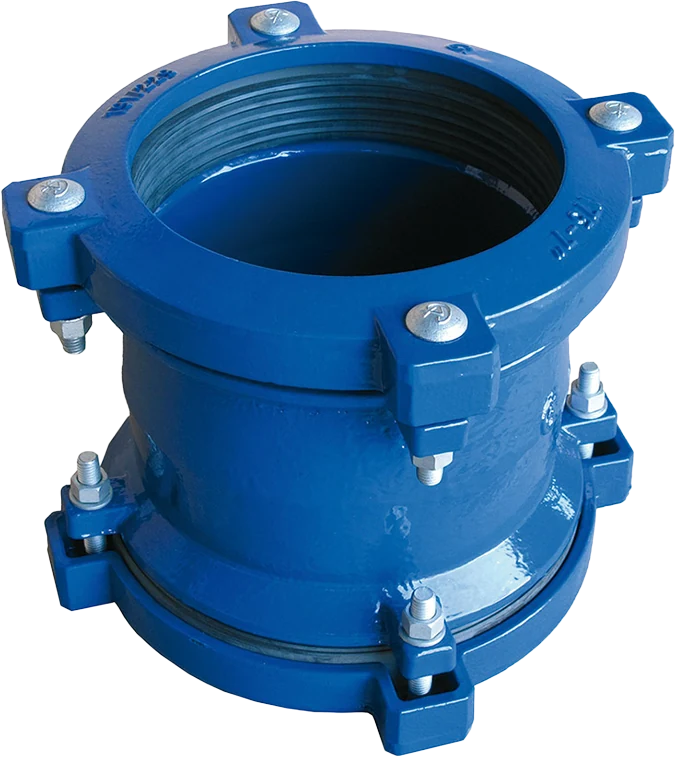

GA03-2Manchon multidiamètreManchon multidiamètre à grande tolérance, fabriqué en fonte ductile GGG-50, permettant de raccorder des tuyaux rigides de matériaux différents. Son…
GA03-3Manchon universelManchon universel à grande tolérance, conçu pour une durabilité exceptionnelle. Son corps en fonte ductile GGG-50 est protégé par une couche de pei…
GA03-5Bride universelleBride universelle à grande tolérance pour raccorder tout tuyau rigide (PVC, fonte, acier, etc.) à un élément à brides. Son corps en fonte ductile G…

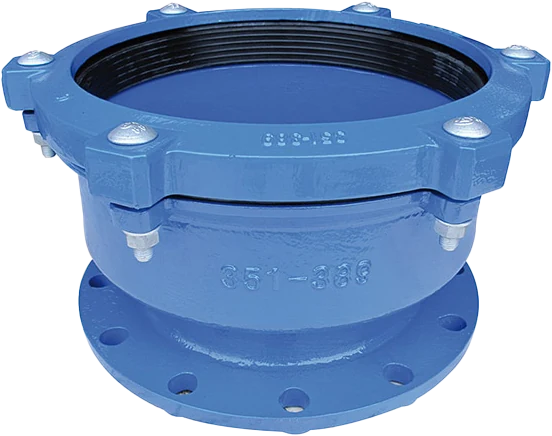

GA03-6Bride multidiamètreBride multidiamètre haute résistance, fabriquée en fonte ductile GGG-50 pour un raccordement fiable de tuyaux de matériaux divers aux éléments à br…
