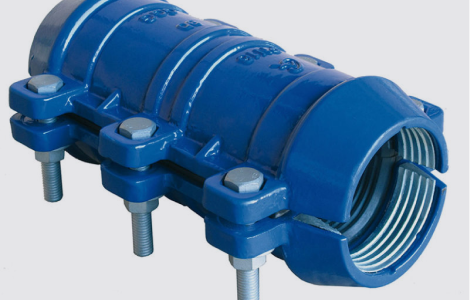

Raccords autobutés : qu'est-ce que c'est et à quoi servent-ils
Les raccords autobutés, aussi appelés raccords verrouillés, assemblent ou réparent les canalisations en PVC et en PEHD sans massif d'ancrage. Nous vous expliquons comment ils fonctionnent et quels types nous fabriquons.
L'une des grandes réussites de Grupo Almagromur est d'avoir été pionnier dans le développement et la fabrication de systèmes autobutés pour tubes en PVC et en PEHD. Depuis 2001, de notre usine de Molina de Segura sortent des pièces qui s'installent aujourd'hui sur des réseaux d'irrigation et d'adduction d'eau dans toute l'Europe.
Les raccords autobutés, également appelés raccords verrouillés, sont des pièces conçues pour assembler ou réparer des canalisations en PEHD ou en PVC en garantissant un maintien total. Leur objectif est qu'il n'existe aucune possibilité de déplacement axial entre le tube et le raccord et, par conséquent, qu'aucune fuite ne se produise même lorsque le réseau travaille sous pression.
Comment ils fonctionnent
Le cœur du système est une bague dentée en laiton qui enserre le tube. Au serrage de la boulonnerie, les dents mordent légèrement la surface du PVC ou du PE et absorbent les efforts axiaux qu'il fallait auparavant reprendre avec des massifs en béton. L'étanchéité est assurée par un joint en EPDM certifié pour l'eau potable, qui sur de nombreux modèles est solidaire de la douille elle-même.
Comme la fixation se fait par boulonnerie, la pièce s'adapte parfaitement au tube et au montage propre à chaque installateur, sans temps de prise ni génie civil supplémentaire.
Quels types de raccords autobutés nous fabriquons
Collier de réparation autobuté
Sa fonction n'est pas d'assembler deux canalisations, mais de réparer une fuite sur un tube en PEHD ou en PVC sans couper l'alimentation. Il se referme par boulons sur la zone endommagée et reste fixé de façon permanente.
Manchons autobutés
Conçus pour assembler deux canalisations en PEHD ou en PVC de même diamètre extérieur, avec double bague d'accrochage et double joint.
Brides à double chambre
Elles permettent de passer du tube PVC ou PE à une bride normalisée EN 1092 (PN 10/16) pour raccorder des vannes, des joints de démontage ou des accessoires à brides, avec le même accrochage autobuté.
Brides autobutées
La solution pour les raccordements à bride où le tube doit rester verrouillé : fonte ductile GGG-50, revêtement époxy 250 µm et boulonnerie Dacromet.
Toutes ces pièces figurent dans notre catalogue de raccords autobutés, avec fiche technique en PDF, dimensions et disponibilité, pour que vous puissiez demander un devis en un clic.
