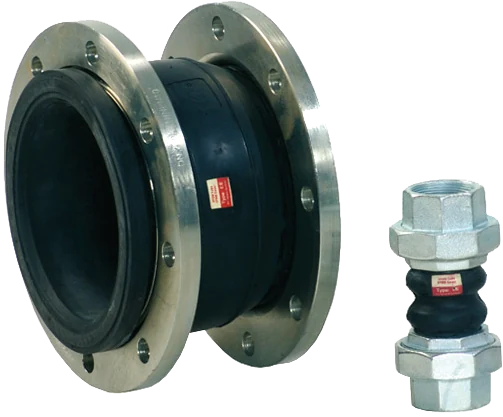

Manchon anti-vibratile / compensateur de dilatation
Manchon élastique conçu pour absorber les vibrations, réduire les bruits et compenser les dilatations des canalisations. Fabriqué avec un corps en EPDM et des extrémités en acier, il protège les pompes et autres équipements sensibles. Disponible en raccordement à brides ou fileté.
- 30références
- 15 – 600 mmplage de dimensions
- 28en stock
Le manchon anti-vibratile GA10-1 est un composant de protection essentiel pour toute installation comportant des équipements mécaniques tels que pompes, compresseurs ou surpresseurs. Son corps souple, fabriqué en caoutchouc EPDM de haute qualité, agit comme un amortisseur qui absorbe les vibrations et le bruit générés par les équipements, évitant leur transmission à l'ensemble du réseau de canalisations.
Au-delà de sa fonction anti-vibratile, il agit comme un compensateur de dilatation, absorbant les mouvements dus à la dilatation et à la contraction thermique de la canalisation et permettant de corriger de légers défauts d'alignement lors du montage.
En protégeant les équipements coûteux et le reste du réseau de canalisations des tensions et des contraintes mécaniques, ce manchon prévient non seulement les pannes, mais prolonge aussi significativement la durée de vie de toute l'installation. C'est une pièce fondamentale pour une conception d'ingénierie intelligente et prévoyante.
- Corps souple
- caoutchouc EPDM avec armatures internes, certifié pour l'eau potable (UNE 681).
- Extrémités de raccordement
- acier au carbone.
- Fonction principale
- absorption des vibrations, des bruits et des mouvements axiaux/latéraux.
- Pression maximale de service
- 5 bar (PN5).
- Raccordements
- disponible en version à brides (simple onde) ou filetée.
- Norme de brides
- perçage selon DIN 2576 (PN10).
- Version à brides (type FSF - simple onde)
- DN 50 longueur 105 mm - poids : 3,0 kg
- DN 65 longueur 115 mm - poids : 5,5 kg
- DN 80 longueur 135 mm - poids : 6,5 kg
- DN 100 longueur 150 mm - poids : 7,5 kg
- DN 125 longueur 165 mm - poids : 10,5 kg
- DN 150 longueur 180 mm - poids : 13,0 kg
- DN 200 longueur 215 mm - poids : 19,5 kg
- DN 250 longueur 235 mm - poids : 28,0 kg
- DN 300 longueur 245 mm - poids : 35,0 kg
- Version filetée (type FTUA)
- Ce modèle est disponible avec raccordements filetés. Pour connaître les diamètres et longueurs disponibles, veuillez contacter notre équipe commerciale.
Cotes et poids complets dans la Fiche technique PDF.
- Au refoulement et à l'aspiration des pompes son application principale. Il isole le groupe de surpression du reste du réseau, évitant la transmission des vibrations.
- Systèmes de climatisation (CVC) pour absorber la dilatation et la contraction des canalisations d'eau froide et chaude.
- Circuits de réfrigération protège les équipements et les canalisations des vibrations des compresseurs et des groupes froids.
- Raccordement d'équipements sensibles idéal pour protéger les compteurs de précision et les vannes de régulation.
- Traversées de joints de dilatation pour absorber les mouvements structurels entre les différentes sections d'un bâtiment.
