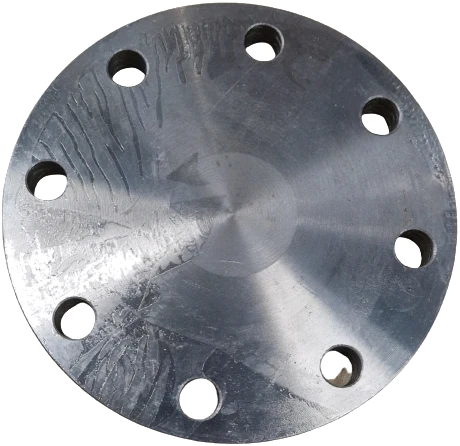

Bride pleine en acier au carbone (DIN 2527)

Matériau

acier au carbone ST 37.2.

Type

bride pleine (blind flange).

Standard de bride

dimensions et perçage selon DIN 2527 (EN 1092-1).

Pressions nominales

disponibles en PN10 et PN16 (selon diamètre).

Finition de surface

acier brut (noir). Il est recommandé d'appliquer un traitement de protection pour les installations en extérieur ou en milieu humide.

Fonction

obturation et condamnation des extrémités de conduite à brides.

• DN 200 PN-10 Ø ext. 340 mm - Épaisseur 24 mm - Poids 16,50 kg
• DN 200 PN-16 Ø ext. 340 mm - Épaisseur 24 mm - Poids 16,10 kg
• DN 250 PN-10 Ø ext. 395 mm - Épaisseur 26 mm - Poids 24,00 kg
• DN 250 PN-16 Ø ext. 405 mm - Épaisseur 26 mm - Poids 24,90 kg
• DN 300 PN-10 Ø ext. 445 mm - Épaisseur 26 mm - Poids 30,90 kg
• DN 300 PN-16 Ø ext. 460 mm - Épaisseur 28 mm - Poids 35,10 kg
• DN 350 PN-10 Ø ext. 505 mm - Épaisseur 26 mm - Poids 40,60 kg
• DN 350 PN-16 Ø ext. 520 mm - Épaisseur 31 mm - Poids 48,00 kg
• DN 400 PN-10 Ø ext. 565 mm - Épaisseur 28 mm - Poids 53,80 kg
• DN 400 PN-16 Ø ext. 580 mm - Épaisseur 34 mm - Poids 69,20 kg
• DN 500 PN-10 Ø ext. 670 mm - Épaisseur 30 mm - Poids 78,00 kg
• DN 500 PN-16 Ø ext. 715 mm - Épaisseur 38 mm - Poids 115,00 kg
• DN 600 PN-10 Ø ext. 780 mm - Épaisseur 32 mm - Poids 112,00 kg
• DN 600 PN-16 Ø ext. 840 mm - Épaisseur 42 mm - Poids 175,00 kg

Cotes et poids complets dans la Fiche technique PDF.

• Extrémités de conduite pour fermer en toute sécurité l'extrémité d'une canalisation à brides.
• Essais de pression pièce indispensable pour mettre une section du réseau sous pression et vérifier son étanchéité.
• Isolement d'équipements permet d'« aveugler » le raccordement à une pompe ou à un réservoir pour effectuer les tâches de maintenance en toute sécurité.
• Trous d'homme utilisée comme couvercle plein sur les réservoirs et réacteurs.
• Points d'extension future pour obturer une dérivation en « T » qui servira à une future extension du réseau.
